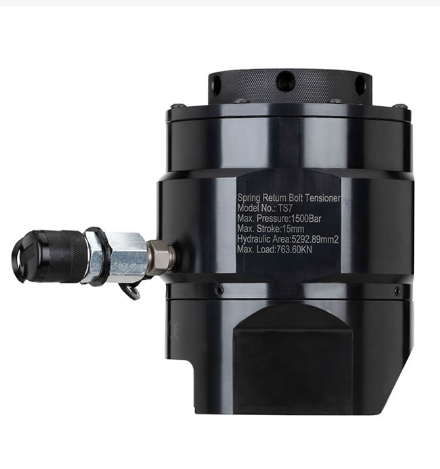

Ürün Kodu: TS Serisi Hidrolik Cıvata Gerdiriciler
TS Serisi Hidrolik Cıvata Gerdiriciler
Hidrolik Cıvata Gerdirici Özellikleri:
Cıvata Aralığı: M20-M100 3/4"- 4"
Yük Kapasitesi: 180-3110KN
İnme: 15mm
Maks. Çalışma Basıncı: 1500bar
Hafif ve kompakt yapı, küçük alanlarda operasyonlara uygundur.
Mükemmel pas ve korozyon direncine sahip özel çelik gövde ve gelişmiş yüzey işlemi.
Güçlü çok yönlülük ve yüksek uyarlanabilirlik
Senkron uygulama mevcuttur.
Değiştirilebilir, yay sıfırlama
1500bar'lık varsayılan maksimum çalışma basıncı, yüksek basınçlı manuel pompa, yüksek basınçlı pnömatik pompa ve yüksek basınçlı elektrikli pompaya uygundur.
| Load Cell Model Number |
Adaptor Kit Model Number |
Thread Size | Adaptor Kit Model Number |
Bolt Load | Ram Area | Stroke | Weight | A | B | C | D | E | F | G | H | |||
| Imperial | Inch | mm | Metric | KN | Ton | In2 | mm2 | mm | kg | mm | ||||||||
| TS1 | TS1-0750 U10 | 3/4"-10UNC | M20x2.5 | TS1-M2025 | 180.3 | 18.1 | 1.9 | 1201.9 | 15.0 | 2.6 | 72.0 | 21.5 | 90.0 | 99.5 | 68.5 | 61.8 | 49.0 | 36.0 |
| TS1-0875 U09 | 7/8"-9UNC | M22x2.5 | TS1-M2225 | 2.7 | 24.8 | 89.3 | 100.8 | 72.0 | 57.5 | |||||||||
| TS2 | TS2-0750 U10 | 3/4"-10UNC | M20x2.5 | TS2-M2025 | 236.1 | 23.7 | 2.4 | 1573.6 | 15.0 | 3.2 | 80.5 | 21.0 | 90.0 | 99.5 | 68.5 | 59.8 | 49.0 | 38.8 |
| TS2-0875 U09 | 7/8"-9UNC | M22x2.5 | TS2-M2225 | 3.3 | 25.0 | 59.3 | 100.8 | 70.0 | 56.5 | |||||||||
| TS2-1000 U08 | 1"-8UN | M24x3 | TS2-M2430 | 3.4 | 28.0 | 90.0 | 104.0 | 80.5 | 64.3 | |||||||||
| TS3 | TS3-0875 U09 | 7/8"-9UNC | M22x2.5 | TS3-M2225 | 380.4 | 38.2 | 3.9 | 2536.1 | 15.0 | 5.2 | 99.0 | 24.8 | 93.0 | 104.5 | 71.5 | 76.0 | 59.5 | 47.9 |
| TS3-1000 U08 | 1"-8UN | M24x3 | TS3-M2430 | 5.3 | 27.5 | 93.0 | 107.0 | 80.5 | 64.3 | |||||||||
| TS3-1125 U08 | 1.1/8"-8UN | M27x3 | TS3-M2730 | 5.5 | 28.0 | 96.0 | 113.5 | 90.8 | 72.0 | |||||||||
| M30x3.5 | TS3-M3035 | 5.5 | 35.0 | 94.0 | 114.0 | 85.0 | 69.0 | |||||||||||
| TS3-1250 U08 | 1.1/4"-8UN | M33x3.5 | TS3-M3335 | 5.6 | 34.5 | 95.0 | 114.5 | 89.9 | 75.0 | |||||||||
| TS4 | TS4-1125 U08 | 1.1/8"-8UN | M27x3 | TS4-M2730 | 565.0 | 56.7 | 5.8 | 408.0 | 15.0 | 8.8 | 116.5 | 33.0 | 118.5 | 135.5 | 97.0 | 90.8 | 75.0 | 56.5 |
| M30x3.5 | TS4-M3035 | 8.7 | 35.0 | 121.0 | 136.0 | 85.0 | 72.0 | |||||||||||
| TS4-1250 U08 | 1.1/4"-8UN | M33x3.5 | TS4-M3335 | 9.0 | 35.0 | 122.0 | 140.0 | 89.9 | 77.0 | |||||||||
| TS4-1375 U08 | 1.3/8"-8UN | M36x4 | TS4-M3640 | 9.1 | 42.0 | 121.0 | 142.0 | 95.1 | 83.0 | |||||||||
| TS4-1500 U08 | 1.1/2"-8UN | M39x4 | TS4-M3940 | 9.1 | 39.0 | 121.0 | 145.0 | 93.4 | 85.0 | |||||||||
| TS5 | TS5-1375 U08 | 1.3/8"-8UN | M36x4 | TS5-M3640 | 763.9 | 76.7 | 7.9 | 5092.9 | 15.0 | 12.7 | 134.8 | 42.0 | 131.5 | 152.5 | 107.5 | 95.1 | 83.0 | 63.4 |
| TS5-1500 U08 | 1.1/2"-8UN | M39x4 | TS5-M3940 | 12.9 | 45.0 | 131.5 | 155.5 | 100.5 | 88.0 | |||||||||
| TS5-1625 U08 | 1.5/8"-8UN | M42x4.5 | TS5-M4245 | 13.1 | 45.0 | 136.0 | 159.0 | 111.5 | 96.0 | |||||||||
| TS5-1750 U08 | 1.3/4"-8UN | M45x4.5 | TS5-M4545 | 13.4 | 46.0 | 136.0 | 162.0 | 119.7 | 103.0 | |||||||||
| TS6 | TS6-1625 U08 | 1.5/8"-8UN | M42x4.5 | TS6-M4245 | 951.4 | 95.5 | 9.8 | 6342.6 | 15.0 | 15.7 | 149.3 | 48.0 | 135.8 | 158.8 | 107.5 | 111.5 | 96.0 | 72.5 |
| TS6-1750 U08 | 1.3/4"-8UN | M45x4.5 | TS6-M4545 | 16.1 | 48.0 | 136.0 | 162.0 | 119.7 | 103.0 | |||||||||
| TS6-1875 U08 | 1.7/8"-8UN | M48x5 | TS6-M4850 | 16.0 | 46.5 | 137.5 | 166.5 | 113.5 | 103.0 | |||||||||
| TS6-2000 U08 | 2"-8UN | M52x5 | TS6-M5250 | 16.0 | 53.5 | 135.0 | 168.5 | 120.5 | 110.0 | |||||||||
| TS7 | TS7-1875 U08 | 1.7/8"-8UN | M48x5 | TS7-M4850 | 1458.9 | 146.4 | 15.1 | 9725.8 | 15.0 | 24.3 | 179.5 | 55.0 | 141.3 | 170.2 | 109.5 | 121.5 | 107.0 | 87.5 |
| TS7-2000 U08 | 2"-8UN | M52x5 | TS7-M5250 | 24.9 | 55.0 | 142.5 | 176.0 | 128.4 | 114.0 | |||||||||
| TS7-2250 U08 | 2.1/4"-8UN | M56x5.5 | TS7-M5655 | 24.9 | 59.0 | 148.3 | 180.8 | 132.6 | 119.0 | |||||||||
| M60x5.5 | TS7-M6055 | 24.3 | 60.0 | 145.5 | 182.0 | 144.8 | 127.0 | |||||||||||
| TS7-2500 U08 | 2.1/2"-8UN | M64x6 | TS7-M6460 | 24.8 | 67.0 | 141.5 | 182.0 | 144.8 | 130.0 | |||||||||
| TS8 | TS8-2250 U08 | 2.1/4"-8UN | M56x5.5 | TS8-M5655 | 1989.3 | 199.6 | 20.6 | 13261.9 | 15.0 | 33.7 | 206.8 | 65.0 | 151.3 | 184.8 | 110.5 | 134.6 | 119.0 | 103.4 |
| M60x5.5 | TS8-M6055 | 34.6 | 60.0 | 145.5 | 183.0 | 170.0 | 137.0 | |||||||||||
| TS8-2500 U08 | 2.1/2"-8UN | M64x6 | TS8-M6460 | 34.6 | 66.0 | 152.5 | 194.0 | 144.8 | 130.0 | |||||||||
| M68x5.5 | TS8-M6855 | 32.8 | 70.0 | 151.0 | 196.5 | 160.0 | 141.0 | |||||||||||
| TS8-2750 U08 | 2.3/4"-8UN | M72x6 | TS8-M7260 | 35.1 | 76.0 | 147.8 | 197.3 | 158.2 | 146.0 | |||||||||
| TS8-3000 U08 | 3"-8UN | M76x6 | TS8-M7660 | 34.7 | 80.5 | 146.8 | 198.8 | 169.9 | 151.0 | |||||||||
| TS9 | TS9-2750 U08 | 2.3/4"-8UN | M72x6 | TS9-M7260 | 2753.3 | 276.3 | 28.5 | 18355.5 | 15.0 | 48.6 | 239.0 | 80.0 | 154.8 | 204.3 | 112.5 | 170.2 | 149.0 | 119.5 |
| TS9-3000 U08 | 3"-8UN | M76x6 | TS9-M7660 | 48.9 | 81.0 | 160.8 | 211.8 | 169.9 | 151.0 | |||||||||
| M80x6 | TS9-M8060 | 47.7 | 78.0 | 158.5 | 213.5 | 190.0 | 164.0 | |||||||||||
| TS9-3250 U08 | 3.1/4"-8UN | M85x6 | TS9-M8560 | 50.8 | 88.0 | 159.0 | 219.0 | 181.4 | 160.0 | |||||||||
| TS9-3500 U08 | 3.1/2"-8UN | M90x6 | TS9-M9060 | 51.1 | 94.0 | 158.5 | 223.5 | 187.4 | 172.0 | |||||||||
| TS10 | TS10-3250 U08 | 3.1/4"-8UN | M85x6 | TS10-M8560 | 3109.9 | 312.1 | 32.1 | 20732.9 | 15.0 | 59.3 | 257.5 | 87.0 | 165.0 | 223.0 | 112.5 | 181.4 | 163.0 | 128.8 |
| TS10-3500 U08 | 3.1/2"-8UN | M90x6 | TS10-M9060 | 60.1 | 95.5 | 166.5 | 229.5 | 187.4 | 171.0 | |||||||||
| TS10-3750 U08 | 3.3/4"-8UN | M95x6 | TS10-M9560 | 58.7 | 100.0 | 157.8 | 225.8 | 209.4 | 185.0 | |||||||||
| TS10-4000 U08 | 4"-8UN | M100x6 | TS10-M10060 | 56.9 | 105.0 | 152.0 | 223.5 | 215.6 | 194.0 | |||||||||
Sipariş Metodu:
Lütfen germe silindiri ile eşleşen germe başlığını seçin.
Örneğin, 3/4" -10UNC dişli cıvata için eksiksiz bir gerici sipariş etmek için:
Yük hücresi: TS1
Adaptör kiti: TS1-0750 U10
Ayrıca bir germe silindirinin çeşitli cıvata özelliklerine uymasını istiyorsanız, lütfen parametre listesine göre çeşitli germe başlıkları seçin.
