Ürün Kodu: TG Serisi Hidrolik Cıvata Gerdiriciler

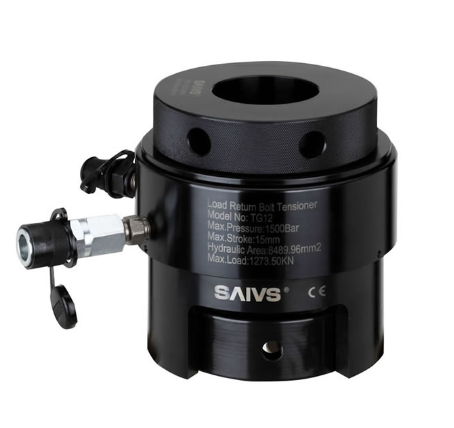

TG Serisi Hidrolik Cıvata Gerdiriciler
Hidrolik Cıvata Gerdirme Aletleri
Özellikler:
Cıvata Aralığı: 3/4"- 4" M20-M100
Yük Kapasitesi: 228-2643KN
İnme: 10-15mm
Maks. Çalışma Basıncı: 1500bar
Değiştirilebilir tip, Yerçekimi restorasyonu. Hafif ve kompakt yapı, küçük alanlarda operasyonlara uygundur.
Mükemmel pas ve korozyon direncine sahip özel çelik gövde ve gelişmiş yüzey işlemi.
Güçlü çok yönlülük ve yüksek uyarlanabilirlik.
Senkron uygulama mevcuttur.
1500 bar'lık varsayılan maksimum çalışma basıncı, yüksek basınçlı manuel pompa, yüksek basınçlı pnömatik pompa ve yüksek basınçlı elektrikli pompaya uygundur.
| Load Cell Model Number |
Adaptor Kit Model Number |
Thread Size | Adaptor Kit Model Number |
Bolt Load | Ram Area | Stroke | Weight | A | B | C | D | E | F | G | ||
| Imperial | Inch | mm | Metric | KN | In2 | mm2 | mm | kg | mm | |||||||
| TG1 | TG1-0750 U10 | 3/4"-10UNC | M20x2.5 | TG1-M2025 | 227.81 | 2.354 | 1518.76 | 10 | 2.0 | 73.5 | 21.0 | 67.0 | 71.0 | 45 | 62 | 49.5 |
| TG1-0875 U09 | 7/8"-9UNC | M22x2.5 | TG1-M2225 | 1.9 | 24.0 | 64.0 | 71.0 | 63 | 53 | |||||||
| TG1-1000 U08 | 1"-8UN | M24x3 | TG1-M2430 | 1.9 | 24.0 | 69.0 | 78.0 | 69 | 58.5 | |||||||
| TG1-1125 U08 | 1.1/8"-8UN | M27x3 | TG1-M2730 | 1.9 | 24.0 | 66.0 | 79.0 | 74 | 63.5 | |||||||
| TG2 | TG2-1125 U08 | 1.1/8"-8UN | M27x3 | TG2-M2730 | 443.00 | 4.578 | 2953.69 | 15 | 4.8 | 102 | 27.0 | 85.0 | 92.0 | 54 | 82 | 67.6 |
| M30x3.5 | TG2-M3035 | 4.9 | 32.0 | 85.0 | 93.0 | 85 | 69 | |||||||||
| TG2-1250 U08 | 1.1/4"-8UN | M33x3.5 | TG2-M3335 | 4.6 | 31.0 | 84.0 | 95.0 | 85 | 72 | |||||||
| TG2-1375 U08 | 1.3/8"-8UN | M36x4 | TG2-M3640 | 4.6 | 34.0 | 84.0 | 98.0 | 91 | 78 | |||||||
| TG2-1500 U08 | 1.1/2"-8UN | M39x4 | TG2-M3940 | 4.7 | 36.5 | 82.0 | 100.0 | 90 | 80 | |||||||
| TG3 | TG3-1500 U08 | 1.1/2"-8UN | M39x4 | TG3-M3940 | 810.85 | 8.379 | 5405.70 | 15 | 9.5 | 133 | 36.5 | 98.0 | 109.0 | 56 | 97 | 83.5 |
| TG3-1625 U08 | 1.5/8"-8UN | M42x4.5 | TG3-M4245 | 9.0 | 37.5 | 93.0 | 107.0 | 110 | 92.5 | |||||||
| TG3-1750 U08 | 1.3/4"-8UN | M45x4.5 | TG3-M4545 | 9.3 | 40.5 | 98.5 | 116.0 | 115 | 98 | |||||||
| TG3-1875 U08 | 1.7/8"-8UN | M48x5 | TG3-M4850 | 9.0 | 42.5 | 95.0 | 116.0 | 116 | 101 | |||||||
| TG3-2000 U08 | 2"-8UN | M52x5 | TG3-M5250 | 8.6 | 50.0 | 93.5 | 117.0 | 120 | 106 | |||||||
| TG4 | TG4-1875 U08 | 1.7/8"-8UN | M48x5 | TG4-M4850 | 1273.16 | 13.159 | 8489.96 | 15 | 16.1 | 163 | 43.5 | 106.0 | 118.0 | 57 | 130 | 108 |
| TG4-2000 U08 | 2"-8UN | M52x5 | TG4-M5250 | 15.7 | 46.0 | 102.5 | 117.0 | 124 | 108 | |||||||
| TG4-2250 U08 | 2.1/4"-8UN | M56x5.5 | TG4-M5655 | 15.8 | 55.0 | 103.0 | 123.0 | 134 | 118.5 | |||||||
| M60x5.5 | TG4-M6055 | 18.3 | 54.0 | 121.5 | 145.5 | 150 | 127 | |||||||||
| TG4-2500 U08 | 2.1/2"-8UN | M64x6 | TG4-M6460 | 15.1 | 58.0 | 102.5 | 130.0 | 147 | 130.5 | |||||||
| TG5 | TG5-2500 U08 | 2.1/2"-8UN | M64x6 | TG5-M6460 | 1828.99 | 18.905 | 12196.45 | 15 | 22.7 | 193 | 64.0 | 107.5 | 133.0 | 60 | 147 | 130.5 |
| M68x6 | TG5-M6860 | 23.6 | 80.0 | 111.0 | 141.0 | 160 | 138 | |||||||||
| TG5-2750 U08 | 2.3/4"-8UN | M72x6 | TG5-M7260 | 24.7 | 72.0 | 115.0 | 147.0 | 161 | 143 | |||||||
| TG5-3000 U08 | 3"-8UN | M76x6 | TG5-M7660 | 22.2 | 77.0 | 108.0 | 146.0 | 170 | 153 | |||||||
| TG6 | TG6-3000 U08 | 3"-8UN | M76x6 | TG6-M7660 | 2643.43 | 27.323 | 17627.48 | 15 | 38.5 | 233 | 77.0 | 120.0 | 153.0 | 64 | 170 | 153 |
| M80x6 | TG6-M8060 | 38.3 | 78.0 | 117.0 | 154.0 | 178 | 155.5 | |||||||||
| TG6-3250 U08 | 3.1/4"-8UN | M85x6 | TG6-M8560 | 38.1 | 78.0 | 114.0 | 154.0 | 182 | 165.5 | |||||||
| TG6-3500 U08 | 3.1/2"-8UN | M90x6 | TG6-M9060 | 37.0 | 86.0 | 114.0 | 160.0 | 191 | 174.5 | |||||||
| TG6-3750 U08 | 3.3/4"-8UN | M95x6 | TG6-M9560 | 37.0 | 99.0 | 116.0 | 168.0 | 210 | 183.5 | |||||||
| TG6-4000 U08 | 4"-8UN | M100x6 | TG6-M10060 | 36.4 | 105.0 | 116.0 | 174.0 | 220 |
200 |
|||||||
Lütfen yük hücreli adaptör kitini seçin.
Örnek, bir M20X25 dişli cıvata siparişi için komple bir gergi siparişi vermek üzere:
Yük hücresi: TG1
Adaptör kiti: TG1-M2025
Ayrıca bir germe silindirinin çeşitli cıvata özelliklerine uymasını istiyorsanız, lütfen parametre listesine göre çeşitli germe başlıkları seçin.
Bu ürünler ultra yüksek basınçta çalışır, yalnızca belirtilen bağlantı parçasını ve bu basınç için tasarlanmış hortumları kullanır.
PTE serisi ultra yüksek basınçlı elektrikli pompa, SPAT serisi ultra yüksek basınçlı hava pompası seçilebilir.
Opsiyonel SPS serisi manuel pompa, cıvata gerdiriciler için SPS 16-1, SPS 16-3 de seçilebilir.
