Ssz serisi tek etkili i̇çi boş silindirler

Hi̇droli̇k grubu, Hidrolik aletler, Hidrolik kaldırma araçları

Ürün Kodu: SSZ Serisi Tek Etkili İçi Boş Silindirler

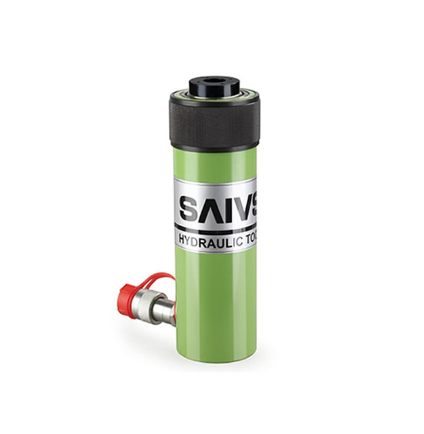

SSZ Serisi Tek Etkili İçi Boş Silindirler

0,00 ₺

SSZ Serisi Tek Etkili İçi Boş Silindirler

Stok: Stokta Var

Etiketler:

İçi Boş Dalgıç Hidrolik Silindir Ramı

Kapasite: 13-100ton

Strok: 42-155mm

Maks.basınç: 700bar

Ağırlık: 3,4-63,5 KG

Yağ kapasitesi: 76-1028

Tek etkili, yüksek mukavemetli yay dönüşü, kullanımı kolay.

İçi boş piston tasarımı, hem çekme hem de itme kuvvetlerine izin verir.

Çift toz geçirmez halka yapısı, silindir iç temizliğini korur.

Özel kılavuz Halkası, silindir parçalarına zarar vermeden eksantrik yükü absorbe edecek şekilde tasarlanmıştır, aşınmayı azaltır ve ömrünü uzatır.

Korozyon direncini arttırmak için özel boyalı yüzey.

Yaka dişleri, piston dişleri ve taban montaj delikleri ile kolay sabitleme.

Tüm modellerde hızlı bağlantılar (NPT3/8"-18) ve toz geçirmez kapak bulunur.

Yüzer orta boru, ürün ömrünü uzatmak için tasarlanmıştır.

Özel gereksinim ile özelleştirilebilir.

Optimum kombinasyon için uygun pompa seçimi

SAIVS yüksek kaliteli yüksek basınç hortumlarını seçin.

Manometre üzerinde Basınç Görüntüleme Ünitesi ( Opsiyonel ).

Kaldırma için İçi Boş Dalgıç Hidrolik Silindir Ramı kullanılır. Büyük çıkış gücüne sahiptir, hafiftir, herhangi bir alanda kullanılabilir ve herhangi bir mesafede kullanılabilir. Firmamızın süper yüksek basınçlı YAĞ POMPASI ile tepeleme, çekme, presleme, sıkma, itme ve benzeri bir çok çeşit işlemi gerçekleştirebilmektedir. Temel tespiti, ulaşım, demiryolları, köprüler, metro, inşaat, fabrikalar, madenler ve diğer sektörlerde yaygın olarak kullanılmaktadır.

Farklı müşterilerin ihtiyaçlarını karşılamak için özelleştirilebilir.

SSZ- Single-Cylinders-3.jpg

SSZ- Single-Cylinders-6.jpg


Mounting Hole Dimensions
Model Number	Bolt Circle	Thread	Thread Depth
	O	P	W
	(mm)		(mm)
SSZ130-42	50.8	5/16"-18UNC	9
SSZ130-76	50.8	5/16"-18UNC	12.7
SSZ200-49	82.6	3/8"-16UNC	9.4
SSZ200-155	82.6	3/8"-16UNC	9.4
SSZ300-64	92.2	3/8"-16UNC	14
SSZ300-155	92.2	3/8"-16UNC	14
SSZ600-76	130.3	1/2"-13UNC	14
SSZ600-153	130.3	1/2"-13UNC	14
SSZ1000-76	177.8	5/8"-11UNC	19

SSZ Series Single-Acting Hollow Cylinders
	Cylinder Capacity	Stroke	Model Number	Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Internal Thread	Saddle Protrusion from Plgr.	Plunger Internal Thread	Plunger Thread Length	Collar Thread	Collar Thread Length	Center Hole Dia	Weight
	Cylinder Capacity	Stroke		Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Internal Thread	Saddle Protrusion from Plgr.	Plunger Internal Thread	Plunger Thread Length	Collar Thread	Collar Thread Length	Center Hole Dia	Weight
						A	B	C	D	E	F	H	I	J	K	L	X	Y	Z
	ton(KN)	(mm)		(cm2)	(cm3)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(mm)		(mm)		(mm)	(mm)	(kg)
	13(127)	42	SSZ130-42	18.2	76	130	172	76	55	35.5	20	\	\	\	3/4"-16UN	16	23/4"-16	30	19.5	3.4
	13(127)	76	SSZ130-76	18.2	138	184	260	76	55	35.5	20	\	\	\	\	\	23/4"-16	30	19.5	5.2
	20(236)	49	SSZ200-49	33.7	174	162	211	100	76	54.5	23	54	1"-8	9	19/16"-16UN	19	37/8"-12	38	26.9	8.2
	20(236)	155	SSZ200-155	33.7	550	306	461	100	76	54.5	23	54	1"-8	9	19/16"-16UN	19	37/8"-12	38	26.9	15
	30(336)	64	SSZ300-64	48	307	180	244	115	90	64.5	25	64	11/4"-7	9	113/16"-16UN	22	41/2"-12	42	33.3	11.5
	30(336)	155	SSZ300-155	48	744	330	485	115	90	64.5	25	64	11/4"-7	9	113/16"-16UN	22	41/2"-12	42	33.3	21.5
	60(589)	76	SSZ600-76	84.2	640	247	323	159	125	94.5	31	94	15/8"-51/2	12	23/4"-16UN	19	61/4"-12	48	53.8	28.2
	60(589)	153	SSZ600-153	84.2	1288	323	476	159	125	94.5	31	94	15/8"-51/2	12	23/4"-16UN	19	61/4"-12	48	53.8	35.5
	100(947)	76	SSZ1000-76	135.3	1028	254	330	212	165	125	34	125	21/2"-8	12	4"-16UN	25	83/8"-12	60	79	63.5
