Ssl serisi tek etkili düşük profil kilit somunlu silindirler

Hi̇droli̇k grubu, Hidrolik aletler, Hidrolik kaldırma araçları

Ürün Kodu: SSL Serisi Tek Etkili Düşük Profil Kilit Somunlu S

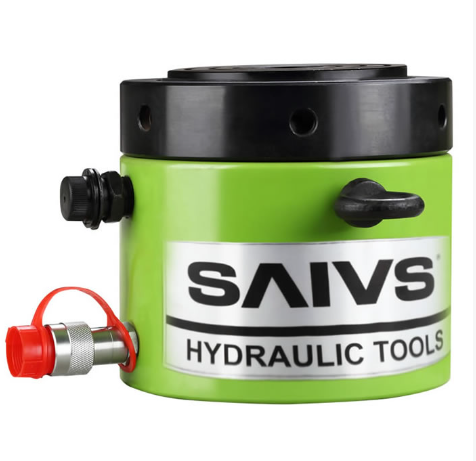

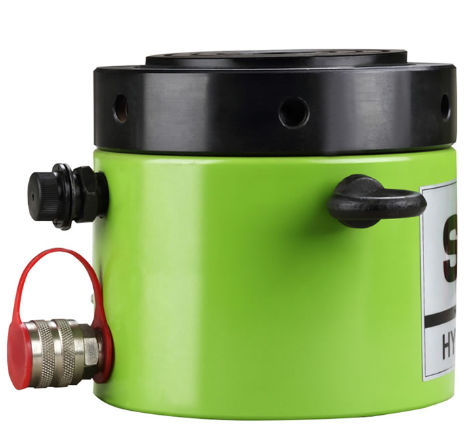

SSL Serisi Tek Etkili Düşük Profil Kilit Somunlu Silindirler

0,00 ₺

SSL Serisi Tek Etkili Düşük Profil Kilit Somunlu Silindirler

Stok: Stokta Var

Etiketler:

Kapasite: 50-800ton

Strok: 50-300mm

Maks.basınç: 700bar

Tek etkili, yükler geri döner.

Korozyon direncini arttırmak için özel boyalı yüzey.

Kilit somunu, uzun süre yük tutmanın güvenliğini sağlar.

Tüm modellerde hızlı bağlantılar (NPT3/8"-18) ve toz geçirmez kapak bulunur.

Taşma bağlantı noktası işlevi darbeyi sınırlayabilir.

Özel kılavuz Halkası, silindir parçalarına zarar vermeden eksantrik yükü absorbe edecek şekilde tasarlanmıştır, aşınmayı azaltır ve ömrünü uzatır.

Çıkarılabilir sertleştirilmiş eyerler, kaldırma ve presleme sırasında pistonu korur.

Çift etkili mekanik kilitleme somunu silindiri özelleştirilebilir.

Kilit somunu, uzun süre yük tutmanın güvenliğini sağlar.

Üstten ve yandan monteli kaldırma halkaları.

Taşma bağlantı noktası işlevi darbeyi sınırlayabilir.

SMA-NPT3/8 manşon ve toz kapağı. Yüksek kuvvetle alçak yükseklik gerektiğinde, kilit somunlu SSL Serisi hidrolik yassı silindirler, en küçük birkaç santimetreyi kaldırmak için çözüm sunar. TÜM SJLSerisi silindirler, 5'e kadar maksimum eğim açısına sahip entegre eğim eyerleri içerir °.

Optimum kombinasyon için uygun pompaları seçin. SAIVS yüksek kaliteli yüksek basınç hortumlarını seçin.

SSL Hydraulic-cylinder-7.jpg

SSL Series Single-Acting Low Profile Lock-Nut Cylineders
	Cylinder Capacity	Stroke	Model Number	Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Protr. from Plgr.	Lock-nut Height	Weight
	Cylinder Capacity	Stroke		Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Protr. from Plgr.	Lock-nut Height	Weight
						A	B	C	D	E	F	H	R	S
	ton(KN)	(mm)		(cm2)	(cm3)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(mm)	(kg)
	60(606)	50	SSL60-50	88.2	432	125	175	140	106	Tr104x4	19	96	4°	28	15
	100(1027)	50	SSL100-50	147.3	734	140	187	180	137	Tr136x6	21	126	4°	31	27
	160(1619)	45	SSL160-45	232.2	1040	148	193	224	172	Tr171x6	27	160	4°	40	45.5
	200(1999)	45	SSL200-45	285.6	1285	155	200	245	190.7	Tr190x6	30	180	4°	43	57
	260(2567)	45	SSL250-45	366.2	1650	159	204	275	216	Tr215x6	32	200	4°	44	74
	400(3916)	45	SSL400-45	572.3	2517	178	223	350	270	Tr266x6	41	251	4°	55	134
	520(5114)	45	SSL500-45	730.2	3287	192	237	400	305	Tr304x6	48	289	3°	62	188
