Ürün Kodu: SSJ Serisi Tek Etkili Yüksek Tonajlı Hidrolik Sili

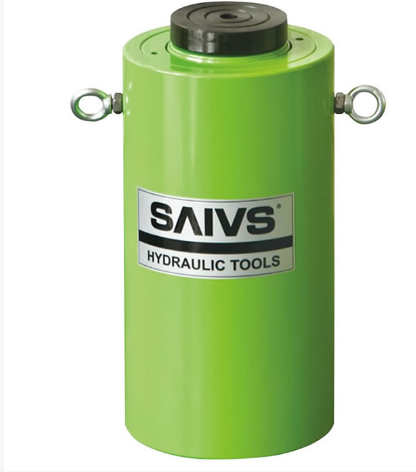

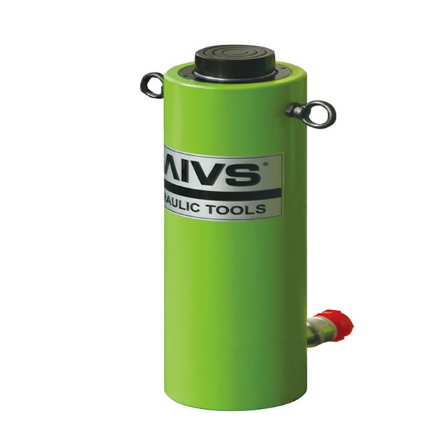

SSJ Serisi Tek Etkili Yüksek Tonajlı Hidrolik Silindirler

0,00 ₺

SSJ Serisi Tek Etkili Yüksek Tonajlı Hidrolik Silindirler

Stok: Stokta Var

Etiketler:

Kapasite: 50-800ton

Strok: 50-300mm

Maks.basınç: 700bar

Tek etkili, yükler geri döner.

Sert krom kaplı yüksek kaliteli çelik pistonlar.

Pistonlu silecek, kirlenmeyi azaltarak silindir ömrünü uzatır.

Özel kılavuz Halkası, silindir parçalarına zarar vermeden eksantrik yükü absorbe edecek, aşınmayı azaltacak ve ömrünü uzatacak şekilde tasarlanmıştır.

Korozyon direncini arttırmak için özel boyalı yüzey.

Taban montaj delikleri ile kolay sabitleme.

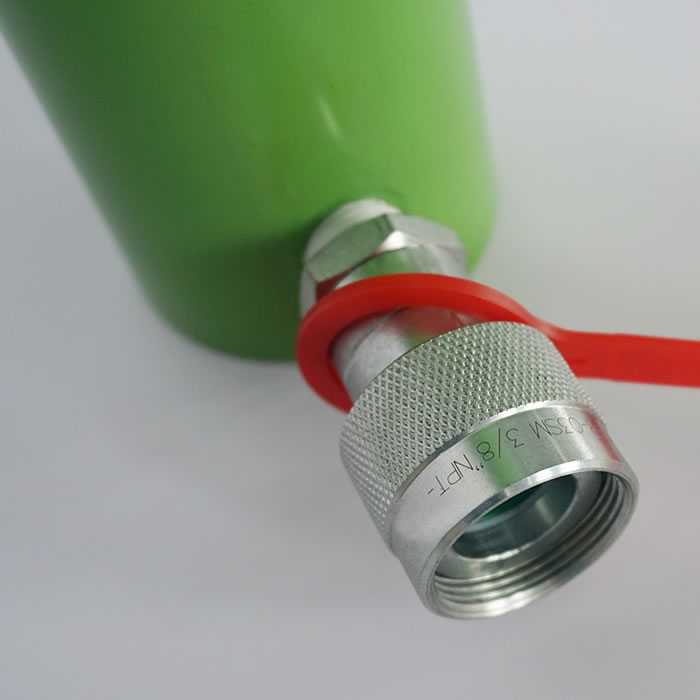

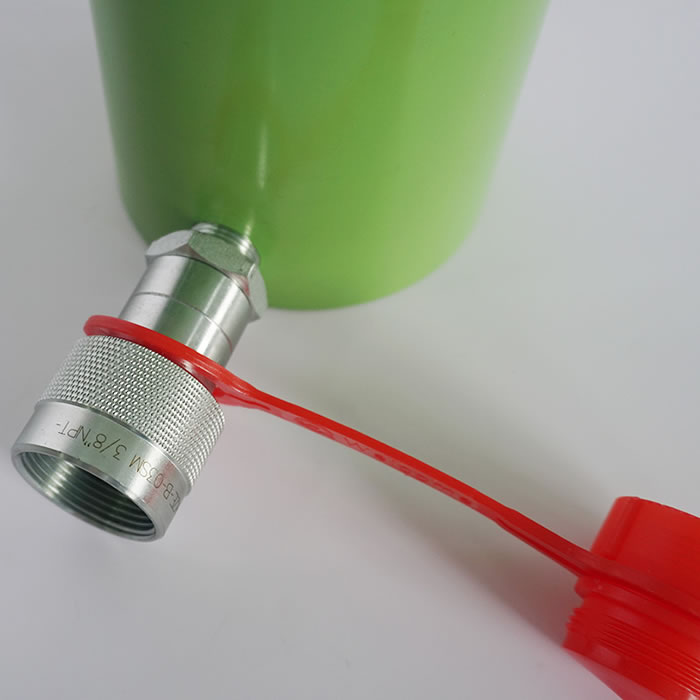

Tüm modellerde hızlı bağlantılar (NPT3/8"-18) ve toz geçirmez kapak bulunur.

Çıkarılabilir sertleştirilmiş eyerler, kaldırma ve presleme sırasında pistonu korur.

Farklı çalışma ortamına göre özel silindir özelleştirilebilir.

SSJ Hydraulic-cylinder-2.jpg

SSJ Hydraulic-cylinder-1.jpg

SSJ Hydraulic-cylinder-5.jpg

SSJ Series Single-Acting High Tonnage Cylinders
	Cylinder Capacity	Stroke	Model Number	Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Protrusion from Plgr.	Mounting Hole Dimensions			Weight
	Cylinder Capacity	Stroke		Cylinder Effective Area	Oil Capacity	Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Saddle Dia.	Saddle Protrusion from Plgr.	Bolt Circle	Thread	Thread Depth	Weight
						A	B	C	D	E	F	H	J	O	P	W
	ton(KN)	(mm)		(cm2)	(cm3)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(mm)	(kg)
	50 (550)	50	SSJ50-50	78.5	392	172	222	140	100	70	41	70	24	70	4-M16	13	21.5
		100	SSJ50-100	78.5	784	222	322	140	100	70	41	70	24	70	4-M16	13	26
		150	SSJ50-150	78.5	1176	272	432	140	100	70	41	70	24	70	4-M16	13	31
		200	SSJ50-200	78.5	1568	322	522	140	100	70	41	70	24	70	4-M16	13	35
		300	SSJ50-300	78.5	2352	422	722	140	100	70	41	70	24	70	4-M16	13	44
	100 (1077)	50	SSJ100-50	153.9	770	197	247	188	140	100	54	100	24	100	4-M20	16	42
		100	SSJ100-100	153.9	1540	247	347	188	140	100	54	100	24	100	4-M20	16	49
		150	SSJ100-150	153.9	2310	297	447	188	140	100	54	100	24	100	4-M20	16	56
		200	SSJ100-200	153.9	3080	347	547	188	140	100	54	100	24	100	4-M20	16	63
		300	SSJ100-300	153.9	4620	447	747	188	140	100	54	100	24	100	4-M20	16	70
	150 (1588)	50	SSJ150-50	226.9	1134	206	256	228	170	120	58	120	24	130	4-M20	16	44
		100	SSJ150-100	226.9	2269	256	356	228	170	120	58	120	24	130	4-M20	16	57
		150	SSJ150-150	226.9	3403	306	456	228	170	120	58	120	24	130	4-M20	16	70
		200	SSJ150-200	226.9	4538	356	556	228	170	120	58	120	24	130	4-M20	16	83
		300	SSJ150-300	226.9	6806	456	756	228	170	120	58	120	24	130	4-M20	16	109
	200 (2198)	50	SSJ200-50	314	1570	221	296	268	200	150	64	150	29	160	4-M24	24	84
		150	SSJ200-150	314	4712	321	496	268	200	150	64	150	29	160	4-M24	24	118
		300	SSJ200-300	314	9423	471	796	268	200	150	64	150	29	160	4-M24	24	152
	300 (3434)	50	SSJ300-50	490.6	2453	277	327	320	250	180	74	180	35	220	4-M24	24	155
		150	SSJ300-150	490.6	7359	377	527	320	250	180	74	180	35	220	4-M24	24	195
		300	SSJ300-300	490.6	14718	527	827	320	250	180	74	180	35	220	4-M24	24	255
	400 (4308)	50	SSJ400-50	615.4	3077	305	355	370	280	210	83	210	35	240	4-M24	24	240
		150	SSJ400-150	615.4	9231	405	555	370	280	210	83	210	35	240	4-M24	24	310
		300	SSJ400-300	615.4	18462	555	855	370	280	210	83	210	35	240	4-M24	24	415
	500 (5114)	50	SSJ500-50	803.8	4019	325	375	420	320	250	93	246	35	280	4-M24	24	285
		150	SSJ500-150	803.8	12057	425	575	420	320	250	93	246	35	280	4-M24	24	353
		300	SSJ500-300	803.8	24114	575	875	420	320	250	93	246	35	280	4-M24	24	455
	600 (6300)	50	SSJ600-50	1017.4	5087	386	436	500	360	280	113	280	40	300	4-M24	24	487
		150	SSJ600-150	1017.4	15261	486	636	500	360	280	113	280	40	300	4-M24	24	579
		300	SSJ600-300	1017.4	30522	636	936	500	360	280	113	280	40	300	4-M24	24	717
	800 (8790)	50	SSJ800-50	1256	6280	427	477	550	400	320	113	320	57	380	4-M24	24	712
		150	SSJ800-150	1256	18840	527	677	550	400	320	113	320	57	380	4-M24	24	860
		300	SSJ800-300	1256	37698	677	977	550	400	320	113	320	57	380	4-M24	24	1082
