Sjz serisi çift etkili i̇çi boş silindir kriko

Hi̇droli̇k grubu, Hidrolik aletler, Hidrolik kaldırma araçları

Ürün Kodu: SJZ Serisi Çift Etkili İçi Boş Silindir Kriko

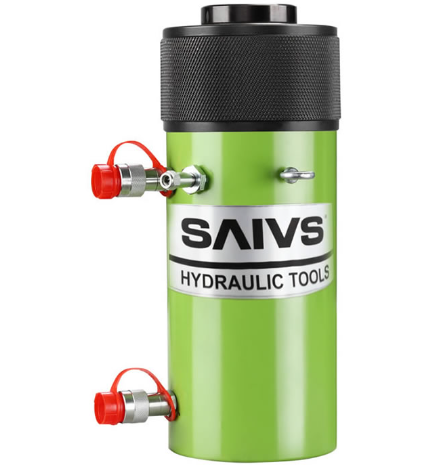

SJZ Serisi Çift Etkili İçi Boş Silindir Kriko

0,00 ₺

SJZ Serisi Çift Etkili İçi Boş Silindir Kriko

Stok: Stokta Var

Etiketler:

Hidrolik Silindir Kapasitesi: 30-150 ton

Ağırlık: 21-111 KG

Strok: 38-258 mm

Maks.basınç: 700 bar

Montaj Deliği Diş Derinliği: 14-19 mm

Hızlı geri çekme için çift etkili silindir versiyonu.

İçi boş piston tasarımı, hem çekme hem de itme kuvvetlerine izin verir.

Çift toz geçirmez halka yapısı, silindir iç temizliğini korur.

Özel kılavuz halkası, silindir parçalarına zarar vermeden eksantrik yüklemeyi absorbe edecek, aşınmayı azaltacak ve ömrünü uzatacak şekilde tasarlanmıştır.

Yerleşik emniyet valfi, yanlışlıkla aşırı basınçlandırmayı önler.

Korozyon direncini arttırmak için özel boyalı yüzey.

Yaka dişleri, piston dişleri ve taban montaj delikleri ile kolay sabitleme.

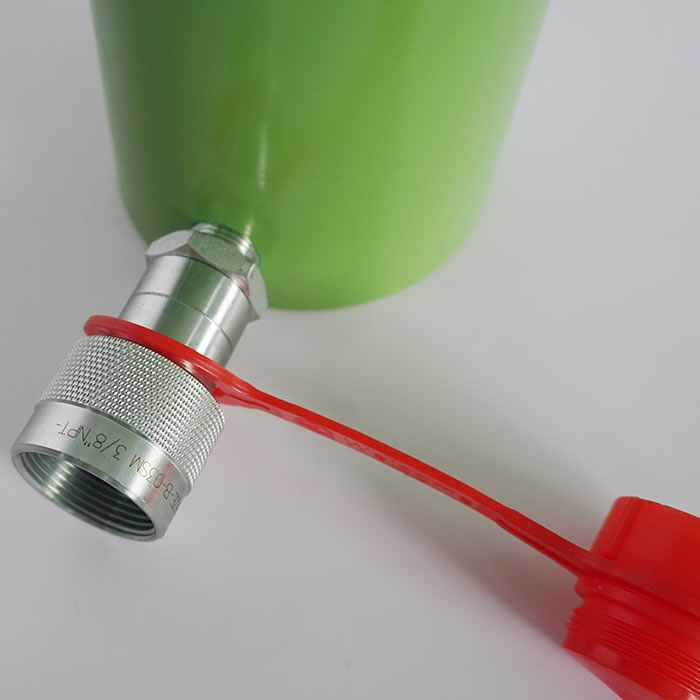

Tüm modellerde hızlı bağlantılar (NPT3/8"-18) ve toz geçirmez kapak bulunur.

Yüzer orta boru, ürün ömrünü uzatmak için tasarlanmıştır.

Özel gereksinim ile özelleştirilebilir.

SJZ Hydraulic-cylinder-4.jpg

SJZ Series Double-Acting Hollow Cylinders
	Cylinder Capacity	Stroke	Model Number	Max.Cylinder Capacity		Cylinder Effective Area		Oil Capacity		Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Top to Return Port	Saddle Dia.	Saddle Internal Thread	Saddle Protrusion from Plgr.	Plunger Internal Thread	Plunger Thread Length	Collar Thread	Collar Thread Length	Center Hole Dia	Weight
	Cylinder Capacity	Stroke		Max.Cylinder Capacity		Cylinder Effective Area		Oil Capacity		Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Top to Return Port	Saddle Dia.	Saddle Internal Thread	Saddle Protrusion from Plgr.	Plunger Internal Thread	Plunger Thread Length	Collar Thread	Collar Thread Length	Center Hole Dia	Weight
				Advance	Retract	Advance	Retract	Advance	Retract	A	B	C	D	E	F	G	H	I	J	K	L	X	Y	Z
	ton	(mm)		(KN)		(cm2)		(cm3)		(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(mm)		(mm)		(mm)	(mm)	(kg)
	30	178	SJZ300-178	336	216	48	30.9	855	550	330	508	115	90	64.5	25	60	64	11/4"-7	9	113/16"-16UN	22	41/2"-12	42	33.3	21
	30	258	SJZ300-258	336	216	48	30.9	1240	798	431	689	115	90	64.5	25	60	64	11/4"-7	9	113/16"-16UN	22	41/2"-12	42	33.3	27
	60	89	SJZ600-89	589	368	84.2	52.6	749	468	247	336	159	125	94.5	31	66	94	15/8"-51/2	12	23/4"-16UN	19	61/4"-12	48	53.8	28
		166	SJZ600-166	589	368	84.2	52.6	1398	873	323	489	159	125	94.5	31	66	94	15/8"-51/2	12	23/4"-16UN	19	61/4"-12	48	53.8	35
		257	SJZ600-257	589	368	84.2	52.6	2164	1352	438	695	159	125	94.5	31	66	94	15/8"-51/2	12	23/4"-16UN	19	61/4"-12	48	53.8	45
	100	38	SJZ1000-38	947	637	135.3	91.1	514	346	165	203	212	165	125	34	45	125	21/2"-8	12	4"-16UN	25	\	\	79	33
		76	SJZ1000-76	947	637	135.3	91.1	1028	692	254	330	212	165	125	34	85	125	21/2"-8	12	4"-16UN	25	83/8"-12	60	79	61
		153	SJZ1000-153	947	637	135.3	91.1	2070	1394	342	495	212	165	125	34	85	125	21/2"-8	12	4"-16UN	25	83/8"-12	60	79	79
		257	SJZ1000-257	947	637	135.3	91.1	3477	2341	460	717	212	165	125	34	85	125	21/2"-8	12	4"-16UN	25	83/8"-12	60	79	106
	150	203	SJZ1500-203	1445	758	206.5	108.3	4191	2198	359	562	247	190	150	38	60	127	\	13	41/4"-12UN	25	\	\	79	111

SJZ Hydraulic-cylinder-3.jpg

SJZ Hydraulic-cylinder-2.jpg

SJZ Hydraulic-cylinder-1.jpg
