Sjf serisi çift etkili yüksek tonajlı silindir kriko

Hi̇droli̇k grubu, Hidrolik aletler, Hidrolik kaldırma araçları

Ürün Kodu: SJF Serisi Çift Etkili Yüksek Tonajlı Silindir Kri

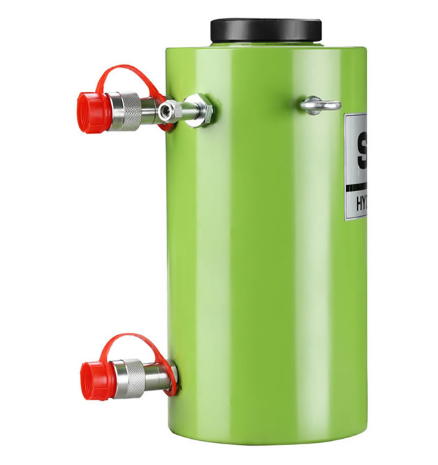

SJF Serisi Çift Etkili Yüksek Tonajlı Silindir Kriko

0,00 ₺

SJF Serisi Çift Etkili Yüksek Tonajlı Silindir Kriko

Stok: Stokta Var

Etiketler:

Kapasite: 50-800ton

Strok: 50-300mm

Maks.basınç: 700bar

Montaj Deliği Ölçüleri:

Cıvata Dairesi: 70-380 mm

Konu: 4-M16, 4-M24

Diş Derinliği: 13-24 mm

Ağırlık: 21,5-1092 KG

Pozitif geri çekme için çift etkili.

Sert krom kaplı yüksek kaliteli çelik pistonlar.

Pistonlu silecek, kirlenmeyi azaltarak silindir ömrünü uzatır.

Özel kılavuz Halkası, silindir parçalarına zarar vermeden eksantrik yükü absorbe edecek şekilde tasarlanmıştır, aşınmayı azaltır ve ömrünü uzatır.

Yerleşik emniyet valfi, yanlışlıkla aşırı basınç oluşmasını önler.

Korozyon direncini arttırmak için özel boyalı yüzey.

Taban montaj delikleri ile kolay sabitleme.

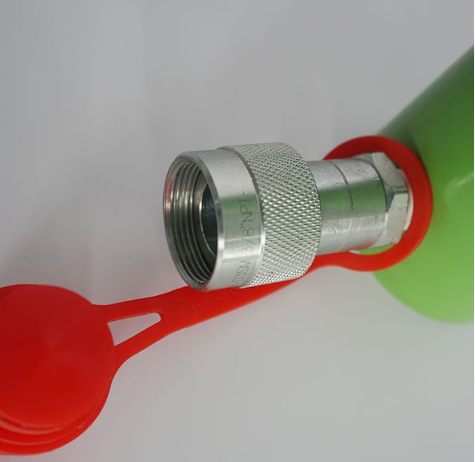

Tüm modellerde hızlı bağlantılar (NPT3/8"-18) ve toz geçirmez kapak bulunur.

Çıkarılabilir sertleştirilmiş eyerler, kaldırma ve presleme sırasında pistonu korur.

Farklı çalışma ortamına göre özel silindir özelleştirilebilir.

Akış kontrollü tek yönlü çek valf (isteğe bağlı):

Hidrolik Silindirin bir anda geri çekilmesini önlemek ve her pozisyonda krikoyu gerçekleştirmek için,

SJF Hydraulic-cylinder-3.jpg

SJF Hydraulic-cylinder-6.jpg

SJF Series Double-Acting High Tonnage Cylinders
	Cylinder Capacity	Stroke	Model Number	Max.Cylinder Capacity		Cylinder Effective Area		Oil Capacity		Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Top to Return Port	Saddle Dia.	Saddle Protrusion from Plgr.	Mounting Hole Dimensions			Weight
	Cylinder Capacity	Stroke		Max.Cylinder Capacity		Cylinder Effective Area		Oil Capacity		Collapsed Height	Extended Height	Outside Dia.	Cylinder Bore Dia	Plunger Dia.	Base to Advance Port	Top to Return Port	Saddle Dia.	Saddle Protrusion from Plgr.	Bolt Circle	Thread	Thread Depth	Weight
				Advance	Retract	Advance	Retract	Advance	Retract	A	B	C	D	E	F	G	H	J	O	P	W
	ton	(mm)		(KN)		(cm2)		(cm3)		(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(mm)	(kg)
	50	50	SJF50-50	550	255	78.5	40	392	200	188	238	140	100	70	41	41	70	24	70	4-M16	13	21.5
		100	SJF50-100	550	255	78.5	40	784	400	238	338	140	100	70	41	41	70	24	70	4-M16	13	26
		150	SJF50-150	550	255	78.5	40	1176	600	288	438	140	100	70	41	41	70	24	70	4-M16	13	31
		200	SJF50-200	550	255	78.5	40	1568	800	338	538	140	100	70	41	41	70	24	70	4-M16	13	35
		300	SJF50-300	550	255	78.5	40	2352	1200	438	738	140	100	70	41	41	70	24	70	4-M16	13	44
	100	50	SJF100-50	1077	490	153.9	75.4	770	377	216	266	188	140	100	54	54	100	24	100	4-M20	16	42
		100	SJF100-100	1077	490	153.9	75.4	1540	754	266	366	188	140	100	54	54	100	24	100	4-M20	16	49
		150	SJF100-150	1077	490	153.9	75.4	2310	1131	316	466	188	140	100	54	54	100	24	100	4-M20	16	56
		200	SJF100-200	1077	490	153.9	75.4	3080	1508	366	566	188	140	100	54	54	100	24	100	4-M20	16	63
		300	SJF100-300	1077	490	153.9	75.4	4620	2262	466	766	188	140	100	54	54	100	24	100	4-M20	16	70
	150	50	SJF150-50	1588	797	226.9	113.8	1134	565	226	276	228	170	120	58	58	120	24	130	4-M20	16	66
		100	SJF150-100	1588	797	226.9	113.8	2269	1130	276	376	228	170	120	58	58	120	24	130	4-M20	16	78
		150	SJF150-150	1588	797	226.9	113.8	3403	1696	326	476	228	170	120	58	58	120	24	130	4-M20	16	90
		200	SJF150-200	1588	797	226.9	113.8	4538	2260	376	576	228	170	120	58	58	120	24	130	4-M20	16	102
		300	SJF150-300	1588	797	226.9	113.8	6806	3390	476	776	228	170	120	58	58	120	24	130	4-M20	16	126
	200	100	SJF200-100	2198	875	314	137.4	3141	1374	296	396	268	200	150	64	68	150	29	160	4-M24	24	109
		150	SJF200-150	2198	875	314	137.4	4712	2061	346	496	268	200	150	64	68	150	29	160	4-M24	24	121
		200	SJF200-200	2198	875	314	137.4	6282	2748	396	596	268	200	150	64	68	150	29	160	4-M24	24	132
		300	SJF200-300	2198	875	314	137.4	9423	4122	496	796	268	200	150	64	68	150	29	160	4-M24	24	155
	300	100	SJF300-100	3434	1654	490.6	236.3	4906	2363	327	427	320	250	180	74	76	180	35	220	4-M24	24	180
		200	SJF300-200	3434	1654	490.6	236.3	9812	4726	427	627	320	250	180	74	76	180	35	220	4-M24	24	220
		300	SJF300-300	3434	1654	490.6	236.3	14718	7089	527	827	320	250	180	74	76	180	35	220	4-M24	24	260
	400	100	SJF400-100	4308	1649	615.4	235.5	6154	2355	355	455	370	280	210	83	83	210	35	240	4-M24	24	255
		200	SJF400-200	4308	1649	615.4	235.5	12308	4710	455	655	370	280	210	83	83	210	35	240	4-M24	24	310
		300	SJF400-300	4308	1649	615.4	235.5	18462	7065	555	855	370	280	210	83	83	210	35	240	4-M24	24	375
	500	100	SJF500-100	5114	1948	803.8	313.2	8038	3133	375	475	420	320	250	93	93	246	35	280	4-M24	24	326
		200	SJF500-200	5114	1948	803.8	313.2	16076	6266	475	675	420	320	250	93	93	246	35	280	4-M24	24	394
		300	SJF500-300	5114	1948	803.8	313.2	24114	9399	575	875	420	320	250	93	93	246	35	280	4-M24	24	462
	600	100	SJF600-100	6300	2488	1017.4	401.9	10174	4019	436	536	500	360	280	113	115	280	40	300	4-M24	24	542
		200	SJF600-200	6300	2488	1017.4	401.9	20348	8038	536	736	500	360	280	113	115	280	40	300	4-M24	24	634
		300	SJF600-300	6300	2488	1017.4	401.9	30522	12057	636	936	500	360	280	113	115	280	40	300	4-M24	24	726
	800	100	SJF800-100	8790	2880	1256	452.2	12566	4522	477	577	550	400	320	113	113	320	57	380	4-M24	24	796
		200	SJF800-200	8790	2880	1256	452.2	25132	9044	577	777	550	400	320	113	113	320	57	380	4-M24	24	944
		300	SJF800-300	8790	2880	1256	452.2	37698	13566	677	977	550	400	320	113	113	320	57	380	4-M24	24	1092
