Ürün Kodu: PV2R12 PV2R13 PV2R23 Hidrolik kanatlı pompa

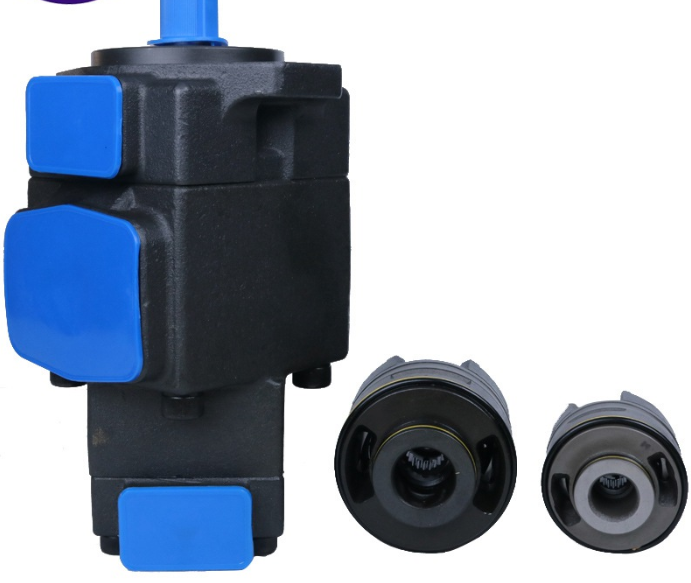

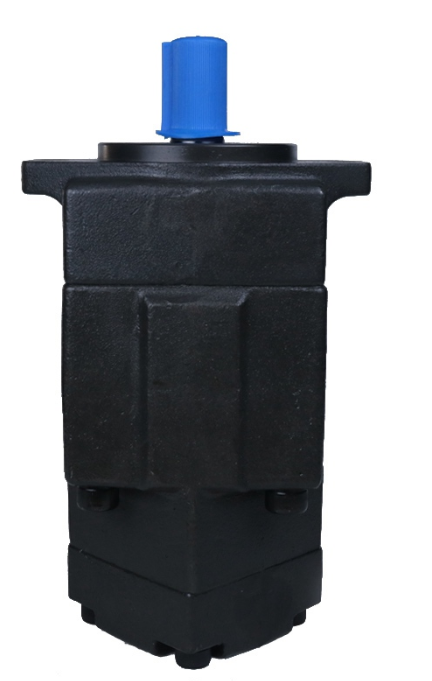

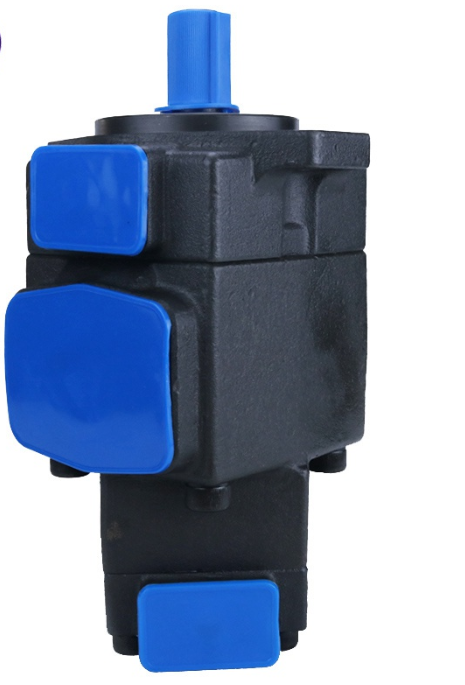

PV2R12 PV2R13 PV2R23 Hidrolik kanatlı pompa
Düşük gürültülü PV2R Serisi yüksek basınçlı kanatlı pompalar
Çift kanatlı pompalar, bir şaft tarafından tahrik edilen ve iki ayrı yağ devresine bağlanan bir ortak giriş portu ve iki çıkış portu ile bir pompa gövdesine paralel olarak monte edilen iki tek PV2R serisi pompadan oluşur.
İki pompanın farklı kombinasyonları ile çeşitli akışlar elde edilebilir. Çift kanatlı pompaların gücü, iki tek kanatlı pompanın güç toplamıdır.
| PV2R | 12 | -** | -** | (F) | -1 | -R | -A | -A | -A |
| Ön işaretler | seri kodu | Deplasman kodu mil ucu pompası | Deplasman kodu kapağı uç pompası | Montaj tipi | Şaft uzantısı | dönüş yönü | Kapak ucu pompa çıkış konumu | Mil ucu pompası çıkış konumu |
giriş konumu |
|
İşaret yok: petrol serisinin yağda su emülsiyonu
F3: Asidin sul fosüksinicester yağı |
PV2R12 | 6,8,10,12,14,15,17,19,21,23,25,28 | 26,33,41,47,53,59,65,75 | F flanş montajı |
1 ana şaft standardı 2: Küçük mil |
(pompanın mil ucundan bakıldığında) L-saat yönünün tersine dönüş R-saat yönünde dönüş |
(şaft ucundan) E: Sol üst 45 (Standart) F: Sağ üst 45 G: Sağ alt 45 H: Sol alt 45 |
A: Mil ucu pompasının üst (standart) çıkış konumu , üst olarak ayarlanacaktır. |
A: Üst (standart) B: Alt R: Sağ L: Sol |
| PV2R13 | 6,8,10,12,14,15,17,19,21,23,25,28,31 | 52,60,66,76,85,94,116,125,136,153 | A: Üst (standart) B: Alt R: Sağ L: Sol |
||||||
| PV2R23 | 23,33,41,47,53,59,65,75 | 52,60,66,76,85,94,116,125,136,153 | (Standart) F: Sağ üst 45 G: Sağ alt 45 H: Sol alt 45 |
