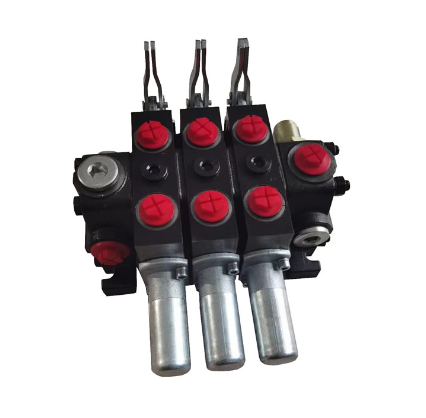

Ürün Kodu: MP70 MP80 Hidrolik Dağıtıcı
MP70 MP80 Hidrolik Dağıtıcı
Çalışma Akışı: 80-100 l/dk
Nominal giriş basıncı: 200 bar / 2900,75 psi
Maksimum basınç: A ve B bağlantı noktalarında 250 bar'a kadar
Makara sayısı: - 2 veya 3 adet
Kontrol yolu: Manuel kontrol
Menşei: Çin
Minimum Sipariş: 1 Adet
Cihaz aşağıdaki sayıda makara pozisyonuna sahiptir:
Nötr, Sabitleme olmadan kaldır
Şimdi İletişime Geçin
Ürün Detayları
SSS
Yorum
Çalışma Akışı: 80-100 l/dk
Nominal giriş basıncı: 200 bar / 2900,75 psi
Maksimum basınç: A ve B bağlantı noktalarında 250 bar'a kadar
Makara sayısı: - 2 veya 3 adet
Kontrol yolu: Manuel kontrol
Menşei: Çin
Minimum Sipariş: 1 Adet
Cihaz aşağıdaki sayıda makara pozisyonuna sahiptir:
Nötr, Sabitleme olmadan yükseltme, Sabitleme olmadan indirme
uygulamalar:
Tarım traktörleri BELARUS, XTZ, UMZ vb.
Boru döşeyiciler ChTZ-URALTRAK
Orman traktörleri
dozerler

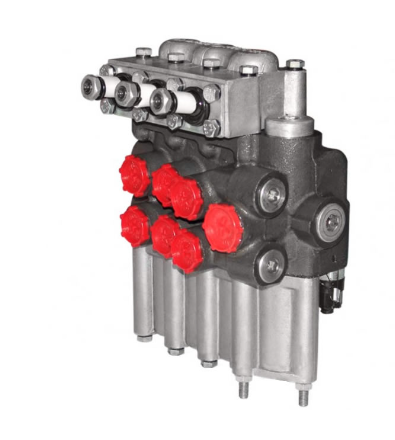

Yön kontrol valfleri MP80, 100 lt/dk'ya kadar debiye sahip Hidrolik Sistemlerde kullanılmaktadır. Pompa ve aktüatörler (Hidrolik Silindirler ve motorlar) arasındaki dağıtım ve akış kontrolü için tasarlanmıştır. BELARUS, XTZ, UMZ vb. tarım traktörlerinin hidrolik sistemlerinde ve ChTZ-URALTRAK boru döşemelerinde kullanılırlar.
Kapalı merkez yönlü valf, sabit deplasmanlı pompalı hidrolik sistemler için tasarlanmıştır.
Bir ana tahliye vanası ve boşaltma vanası ile donatılmıştır.
Makaraların orantılı kontrolü için bir yük çek valfi.
Paralel hidrolik devre.
3 ve 4 konumlu makara çeşitleri.
Manuel kontrol.
Kartuş pilot çek valfleri mevcuttur.
Kontrol valfleri МР80 varyantları:
MP80-4/1 - hidrolik sistemde tek ünite;
MP80-4/2 - kontrol vanası MP80-4/3 ile birlikte;
MP80-4/3 (basınç tahliye vanası olmadan) - kontrol vanası MP80-4/2** ile birlikte;
MP80-4/4 - bağlantı denetleyicisi 80-4614020* ile birlikte.
* K1/4" tapası yerine gidere bağlı ek bir branşman borusu takarken MP80-4/2 ve MP80-4/4 vanalarının bağımsız olarak kullanılmasına izin verilir.
MP80-4/3 distribütörünün bağımsız uygulaması YASAKTIR.
| Designation | MP80-4/1-222 MP80-4/4-222 |
MP80-4/1-111 MP80-4/4-333 |
MP80-4/1-444-4 MP80-4/2-444-4 MP80-4/3-444-4 |
| Distributor type | Valve-spool, monoblock |
Valve-spool, monoblock |
Valve-spool, monoblock |
| Flow rate,l/min | |||
| Nominal | 80 | 80 | 80 |
| Maximal | 120 | 120 | 120 |
| Number of spools | 3 | 3 | 3 |
| Nominal,Mpa | 20 | 20 | 20 |
| Maximum,Mpa | 25 | 25 | 25 |
| Spool type | with closed center,balanced form the ends | with closed center,balanced form the ends | with closed center,balanced form the ends |
| Spool positions | "Lifting with fixation:,Neutral",“Forced lowering with fixation,""Floating with fixation"(Auto return from working positions when the specified pressure is reached) | "Rise","Neutral","Forced lowering","Floating"(Auto return from work items for MP80-4/1-333) | "Rise","Neutral","Forced lowering","Floating"(Return from working positions automatically after removing the hand from the control handle ) |
| Type of safety and overFlow Valve | Differential servo-assisted | Differential servo-assisted | Differential,servo-operated(For MP80-4/3-444 there is no valve, works only in a pair of MP80-4/2-444 or P80-3/2-444 |
Monoblock control valves-MPC70.3/70.4
|
IDENTIFICATION |
MPC70.4 |
|
Control valve type |
Sectional,open-center |
|
Nominal bore.mm |
12 |
|
Rated |
70 |
|
Maximum |
90 |
|
Rated |
200 |
|
Maximum |
250 |
|
Number of sections |
1÷10 |
|
Spool actuation type |
Mechanical |
|
Auxiliary valves |
No |
|
Weight,kg |
3.3*N+4.1 |
Applicability: "Belarus" -826; 806; 1021; 1022; 1026; 1221; 952
The valves are used to change the fluid flow and protect hydraulic systems of tractors, agricultural, construction and other mobile machines against overloads.
