Dsi̇ serisi düşük profilli altıgen hidrolik tork anahtarları

Hi̇droli̇k grubu, Hidrolik aletler, Cıvata aletleri, Tork anahtarları

Ürün Kodu: DSİ Serisi Düşük Profilli Altıgen Hidrolik Tork An

DSİ Serisi Düşük Profilli Altıgen Hidrolik Tork Anahtarları

0,00 ₺

Stok: Stokta Var

Etiketler:

Maksimum Tork: 38463 Nm

Altıgen Aralığı: 19-155 mm

Burun Yarıçapı: 29,6-117,6 mm

Maksimum Çalışma Basıncı: 700 bar

Düşük profilli kasetler, dar alanlara sığacak şekilde kompakt ve ultra ince yapıda yapılmıştır.

Sert çelik tasarım, aletlerin dayanıklılığını, güvenilirliğini ve güvenliğini sağlar.

Tam kapsamlı Değiştirilebilir altıgen kasetler ve küçültme ekleri ile maksimum esneklik, alet gerekmez.

Kompakt köşe yarıçapı, aletin daha dar alanlarda kolayca çalışmasını sağlar.

Sabit tork çıkışı ±%3'e kadar doğruluk sağlar.

Çok yönlü yüksek akışlı döner manifold (360°X ekseni * 180°Y ekseni).

Hızlı çalışma döngüsü, ince dişli cırcır, korozyon direnci, düşük ağırlık, yüksek mukavemetli tasarım. Hidrolik Tork Anahtarları ile kullanım için fikir olan havalı ve elektrikli tork anahtarı pompaları.

Yüksek güçlü Hidrolik tork anahtarı, genellikle tork verebilen ve ayarlayabilen bir cıvata sıkma aracını ifade eder. Birçok ağır kimya endüstrisinde ekipman onarımı ve kurulumunda yaygın olarak kullanılan yüksek basınçlı bir hidrolik alettir.

Düşük Profilli Altıgen Anahtar Nasıl Seçilir?

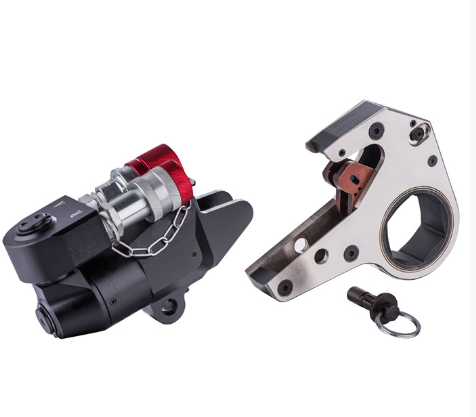

Lütfen tahrik ünitesini ve kaseti ayrı sipariş edin ve aynı boyuta dikkat edin, örneğin SHWD20 ve SHWG20-65. Uygun SHWD20 Tahrik ünitesini seçin.

Uygulama için gereken cıvata boyutuna göre SHWG20-65 tahrik kafasını seçin.

Ek somun boyutları için redüktörler ekleyin, farklı kasetlerin ve redüktörlerin kullanım kombinasyonları, çeşitli işler için maksimum kapasite sağlar.

Drive Unit Model Number	Torque Range		Hexagon Range	Drive Unit Weight	Dimensions
	Torque Range		Hexagon Range	Drive Unit Weight	L	C	H1	H2	W1	W2
	N.m	Ft.lbs	mm	kg	mm
SHWD10	235-2349	173-1733	19-50	0.7	203	116	131	96	32	50
SHWD20	505-5054	373-3728	34-75	1.7	249	151.5	160	124	42	64
SHWD30	942-9423	695-6950	41-90	3.1	305	188.5	196	160	53	75
SHWD40	1556-15565	1148-11481	65-115	4.3	332	234	242	191.5	64	87
SHWD50	2196-21960	1620-16198	75-135	6	382	270	265	215	73	97
SHWD60	3846-38463	2837-28370	80-155	10.6	449	317.5	305	255	85	120

SHW 1.jpg

SHW 2.jpg

SHW 3.jpg

Drive Unit Model Number			SHWD10
Maximum Torque			2349 N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG10-50	50	2	40.8	1.5
SHWG10-46	46	113/16	38.1	1.5
SHWG10-41	41	15/8	35.1	1.4
SHWG10-36	36	17/16	31.6	1.36
SHWG10-34	34	15/16	31.6	1.3
SHWG10-32	32	11/4	30.6	1.4
SHWG10-30	30	13/16	30.6	1.4
SHWG10-27	27	11/16	29.6	1.4
SHWG10-24	24	15/16	29.6	1.4
SHWG10-22	22	7/8	29.6	1.4
SHWG10-19	19	3/4	29.6	1.4

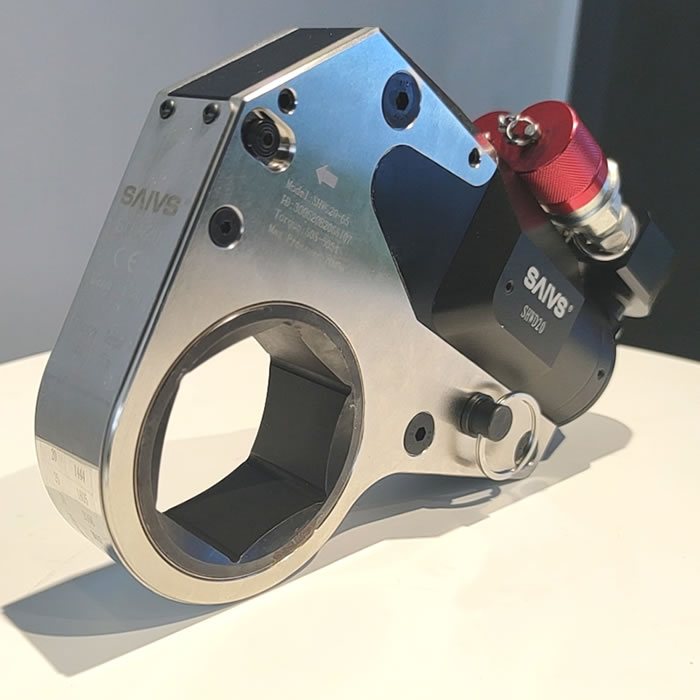

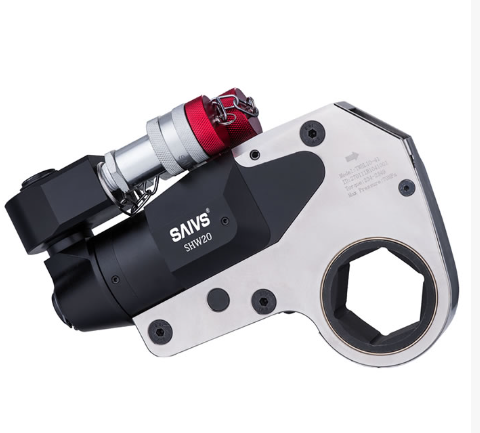

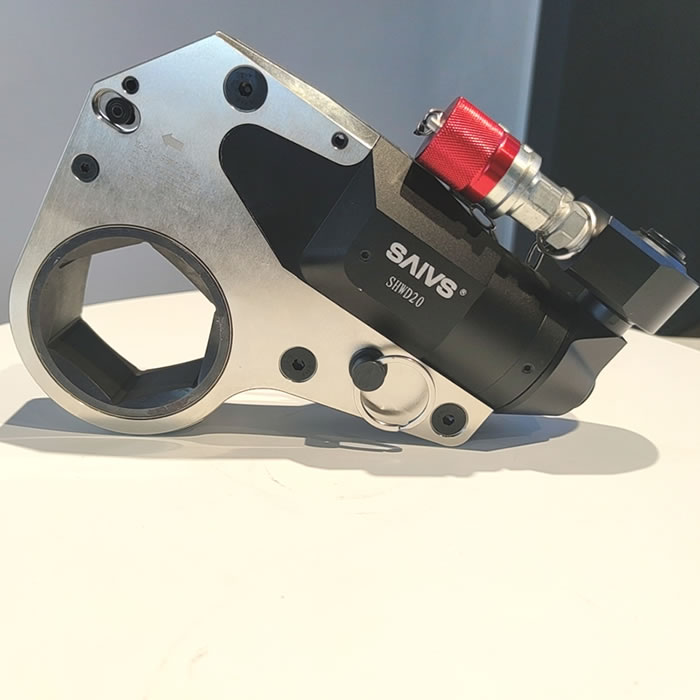

Drive Unit Model Number			SHWD20
Maximum Torque			5054 N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG20-75	75	215/16	57.1	4.5
SHWG20-70	65	23/4	54.6	4.5
SHWG20-65	65	29/16	52.3	4.4
SHWG20-60	60	23/8	50.6	4.4
SHWG20-55	55	23/16	47.6	4.2
SHWG20-50	50	2	45.6	4.2
SHWG20-46	46	113/16	43.6	4
SHWG20-41	41	15/8	43.6	4.1
SHWG20-36	36	17/16	37.6	3.8
SHWG20-34	34	15/16	37.6	3.9

Drive Unit Model Number			SHWD30
Maximum Torque			9423N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG30-90	90	39/16	68.6	6.5
SHWG30-85	85	33/8	67.6	6.5
SHWG30-80	80	31/8	64.6	6.3
SHWG30-75	75	215/16	61.6	6.3
SHWG30-70	70	23/4	59.6	6.1
SHWG30-65	65	29/16	56.6	5.9
SHWG30-60	60	23/8	53.6	5.8
SHWG30-55	55	23/16	51.6	5.6
SHWG30-50	50	2	47.6	5.3
SHWG30-46	46	113/16	47.6	5.5
SHWG30-41	41	15/8	47.6	5.5

Drive Unit Model Number			SHWD40
Maximum Torque			15565 N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG40-115	115	41/2	86.6	11.9
SHWG40-110	110	45/16	86.6	11.6
SHWG40-105	105	41/8	80.6	11.4
SHWG40-100	100	315/16	80.6	11.3
SHWG40-95	95	33/4	74.6	11
SHWG40-90	90	39/16	72.6	11
SHWG40-85	85	33/8	69.6	10.8
SHWG40-80	80	31/8	66.6	10.7
SHWG40-75	75	215/16	63.6	10.7
SHWG40-70	70	23/4	58.6	10.5
SHWG40-65	65	29/16	58.6	10.6

Drive Unit Model Number			SHWD50
Maximum Torque			21960 N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG50-135	135	55/16	100.6	18
SHWG50-130	130	51/8	100.6	18.2
SHWG50-125	125	415/16	95.6	17.8
SHWG50-120	120	43/4	95.6	17.9
SHWG50-115	115	41/2	88.6	17.6
SHWG50-110	110	45/16	85.6	17.4
SHWG50-105	105	41/8	85.6	17.5
SHWG50-100	100	315/16	78.6	17.1
SHWG50-95	95	33/4	76.6	16.9
SHWG50-90	90	39/16	73.6	16.8
SHWG50-85	85	33/8	70.6	16.8
SHWG50-80	80	31/8	67.6	16.5
SHWG50-75	75	215/16	64.6	16.5

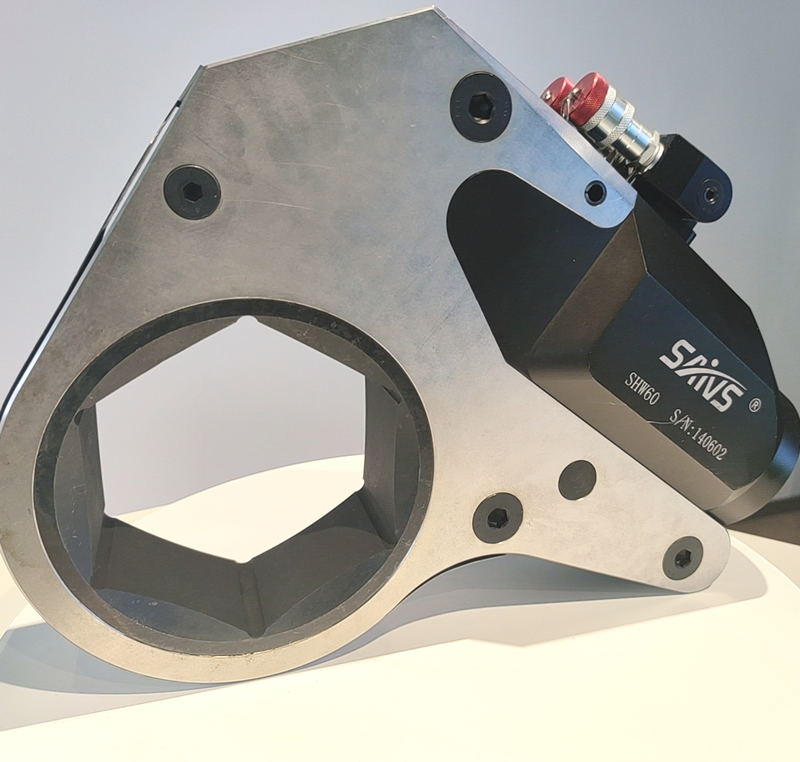

Drive Unit Model Number			SHWD60
Maximum Torque			38463 N.m
Hexagon Head	S		R	Weight
Hexagon Head	( mm )	( inch )	( mm )	( kg )
SHWG60-155	155	61/8	117.6	29.5
SHWG60-150	150	515/16	115.6	29.1
SHWG60-145	145	53/4	111.6	28.9
SHWG60-140	140	51/2	107.6	28.9
SHWG60-135	135	55/16	105.6	28.8
SHWG60-130	130	51/8	102.6	28.5
SHWG60-125	125	415/16	100.5	28.5
SHWG60-120	120	43/4	95	28.3
SHWG60-115	115	41/2	92	28.3
SHWG60-110	110	45/16	90	28.3
SHWG60-105	105	41/8	87	27.9
SHWG60-100	100	315/16	83	27.9
SHWG60-95	95	33/4	80	27.5
SHWG60-90	90	39/16	78	27.5
SHWG60-85	85	33/8	75	27.1
SHWG60-80	80	31/8	70	27.1
